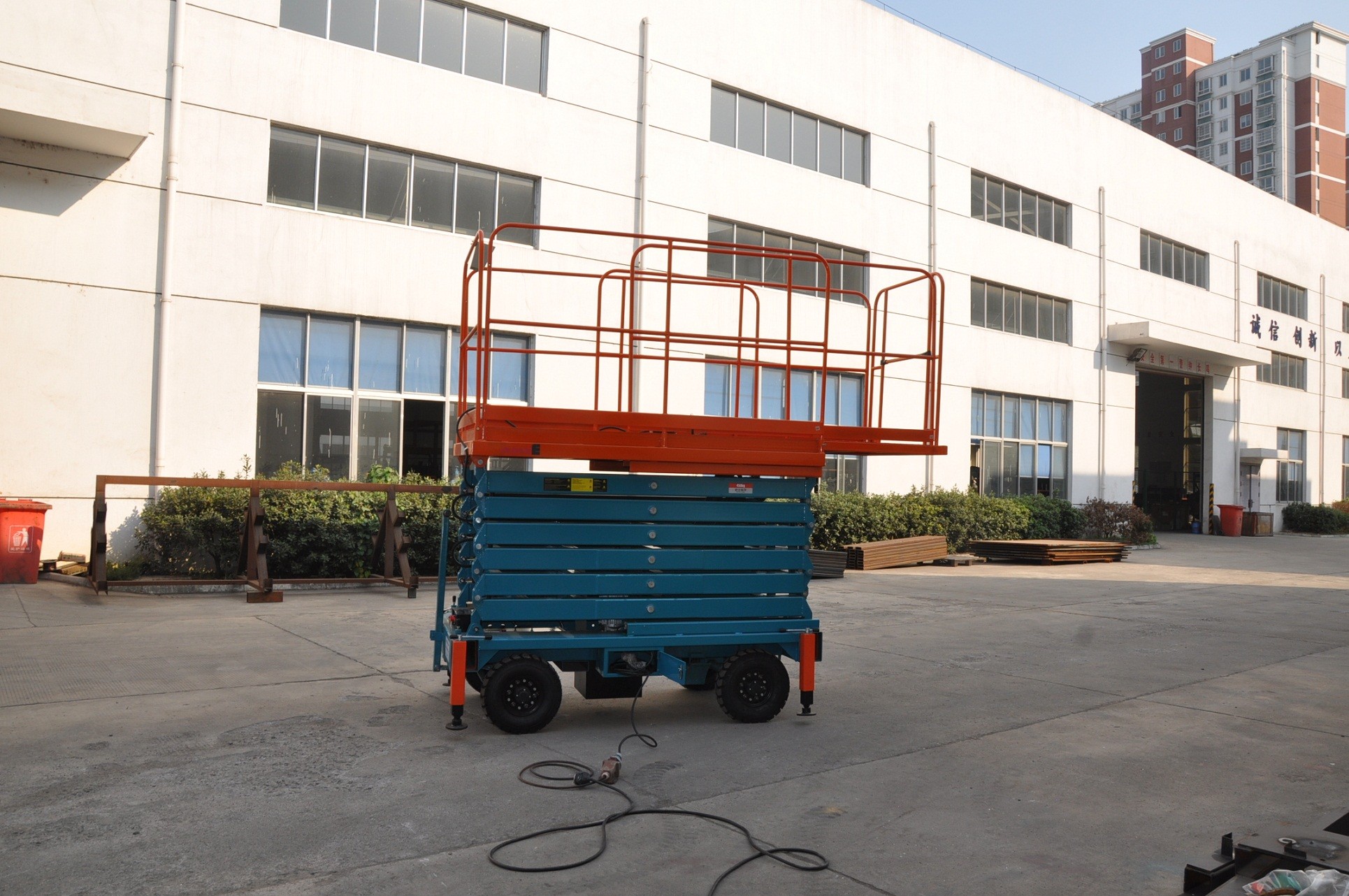

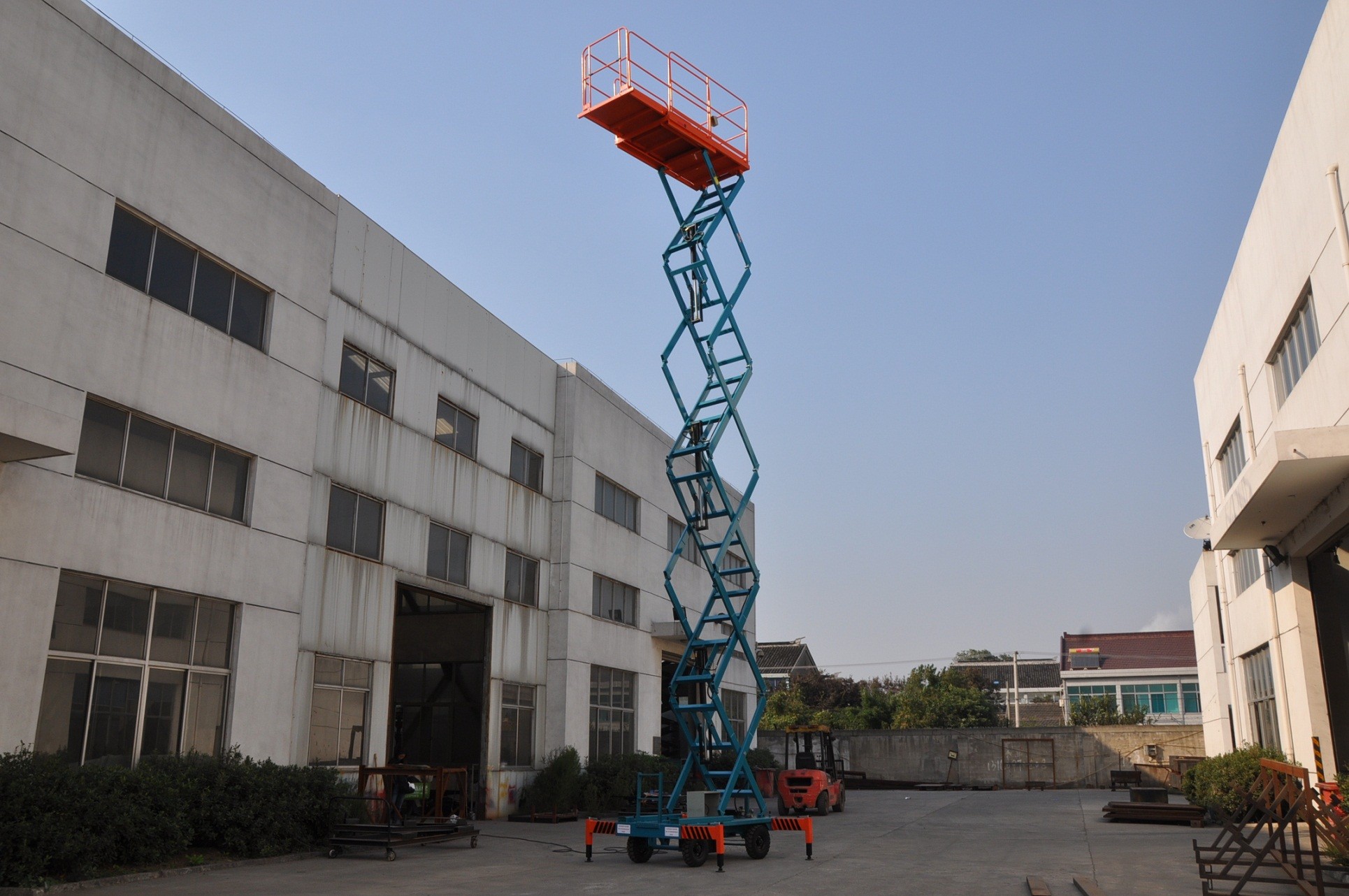

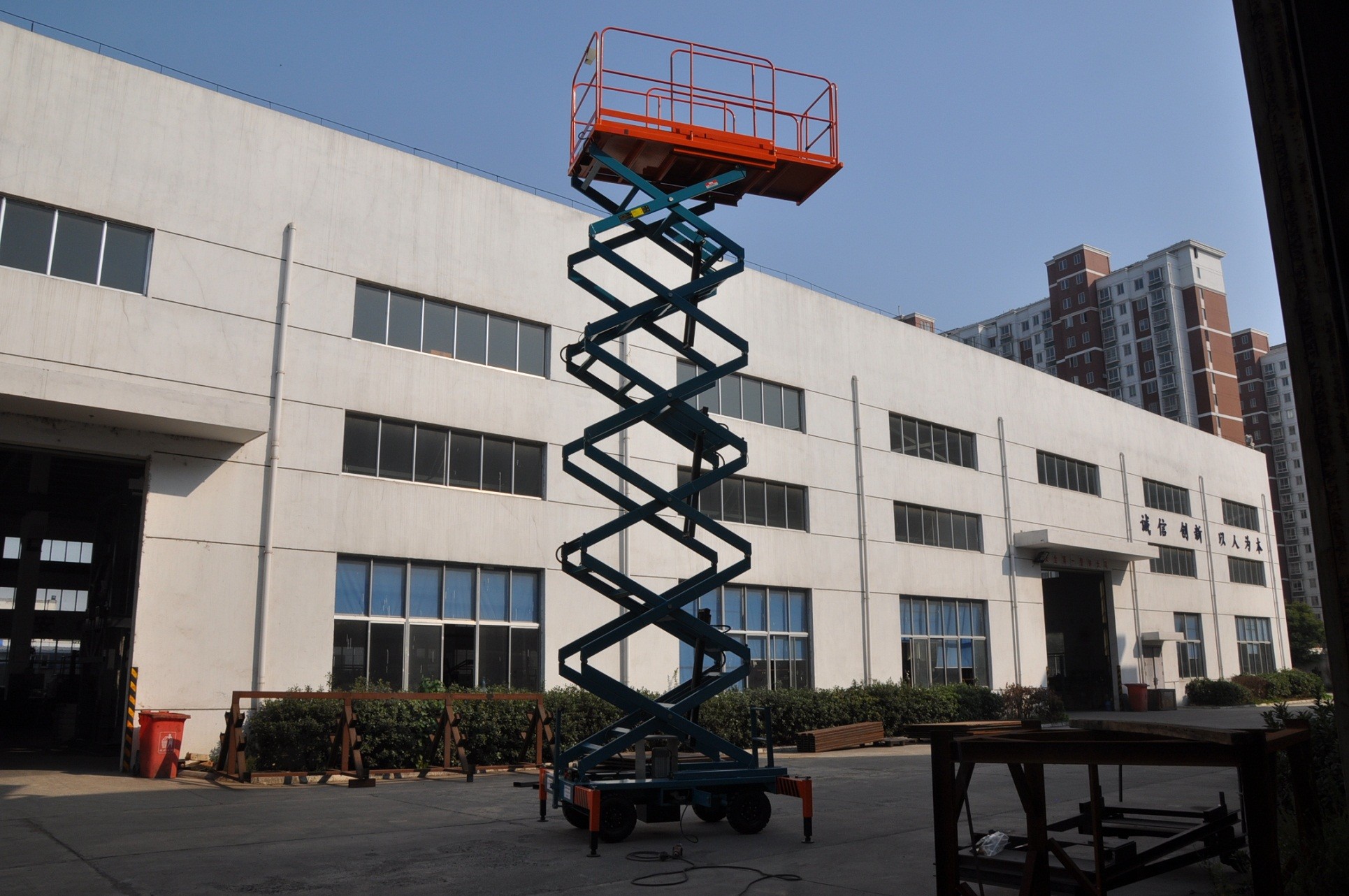

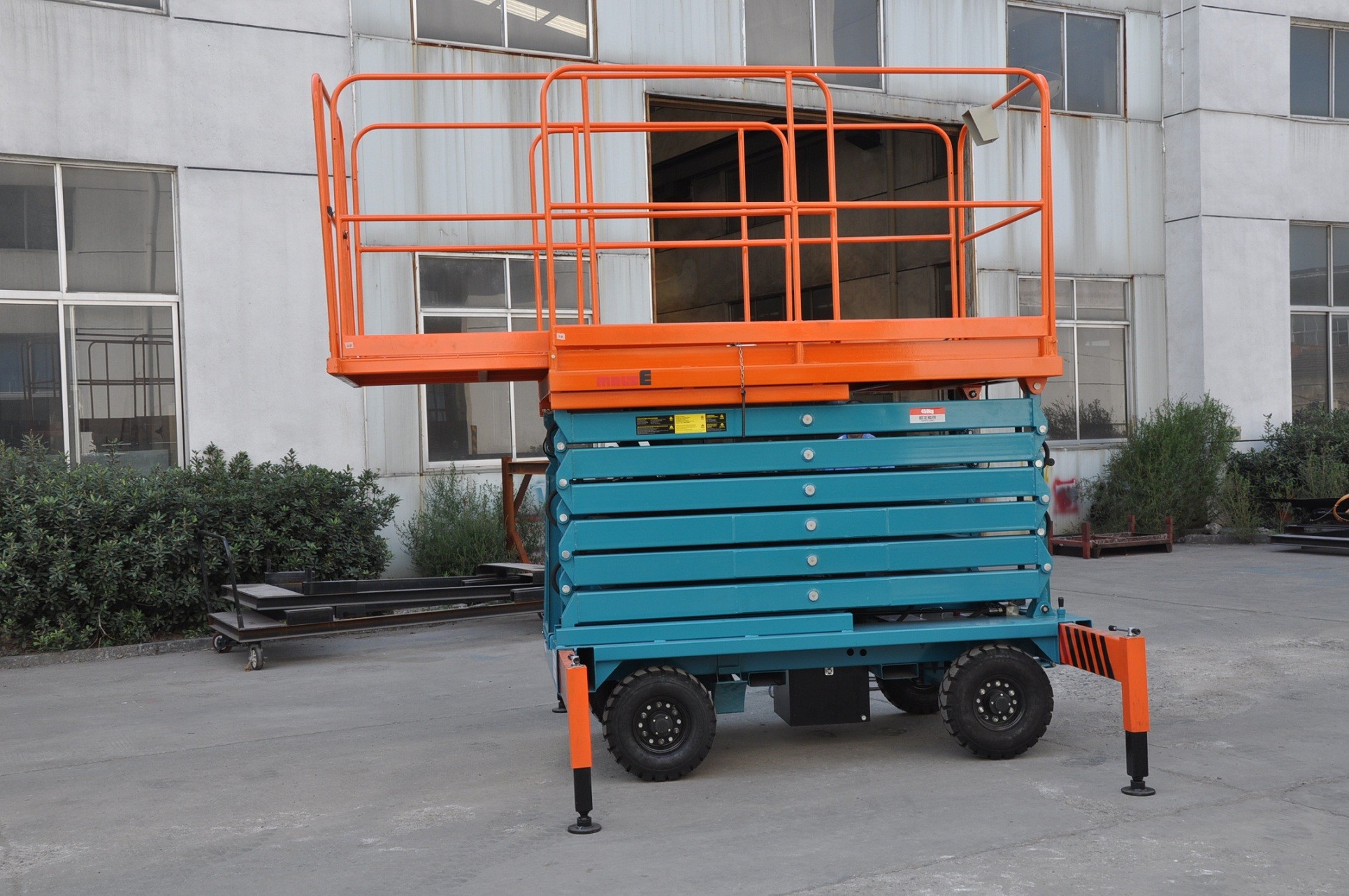

Elevador de tijera móvil de empuje manual de 11 m Carga 450 kg

Plataforma elevadora hidráulica aérea de 1 metro con extensión de carga de 100 kg para elevación con grúa, estructura de tijera

Detalle rápido:

Descripción:

Las plataformas de tijera móviles también se denominan plataformas de trabajo aéreas de tijera móviles; se utilizan para proporcionar acceso temporal a contratistas a áreas altas e inaccesibles en una variedad de sitios de trabajo, como mantenimiento, trabajos de construcción o acceso de emergencia por parte de los bomberos. Están diseñadas para levantar pesos limitados y pueden ser operadas completamente por una sola persona. Son lo suficientemente estrechas para ser utilizadas en entornos industriales y se pueden conducir a través de pasillos estrechos con facilidad.

La estructura de tijera permite una estabilidad confiable cuando las plataformas se elevan, la plataforma ancha y la alta capacidad de carga hacen que el trabajo aéreo sea más eficiente y seguro.

Características principales:

1. Control de apuntado de subida y bajada.

2. Brazo de elevación de acero al manganeso de alta resistencia con forma rectangular

3. Suelo antideslizante en la plataforma

4. Los paneles de control están disponibles en las plataformas y en el suelo.

5. Cilindro de rectificado fino con buen rendimiento de sellado

6. Las barandillas plegables ordenadamente facilitan la maniobra a través de puertas, en ascensores y en otras áreas con restricciones de altura.

Precauciones de seguridad:

1. El voltaje de funcionamiento en la plataforma es de 24 V

2. Botón de parada de emergencia en la plataforma y en el suelo

3. Bajada de plataforma auxiliar

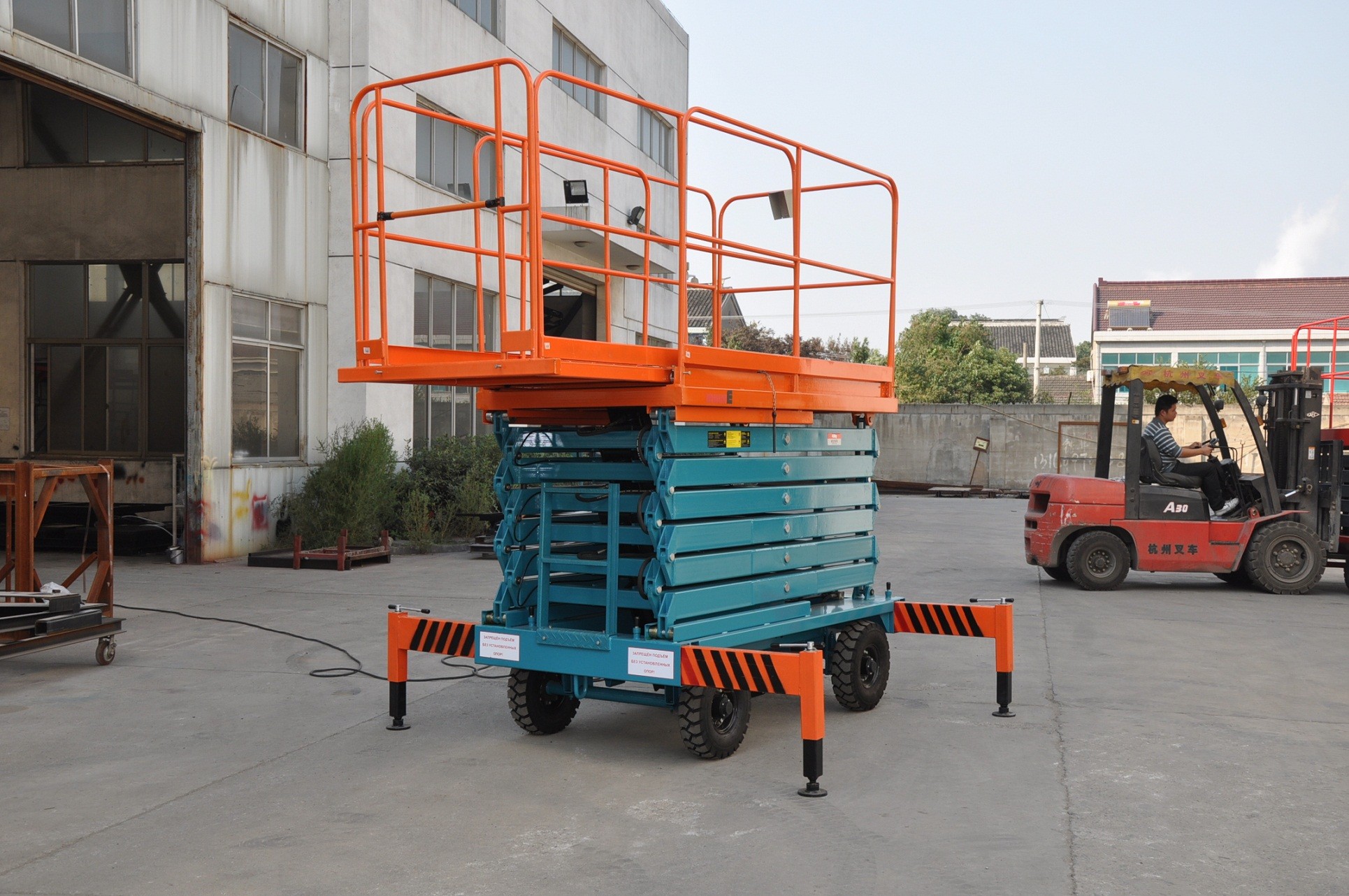

4. Patas telescópicas en el chasis

5. Seguridad de la válvula de rotura de manguera

6. Diseño a prueba de lluvia del armario eléctrico

7. Valla en la plataforma

Parámetros principales

• Modelo: SJY0.45-11 con extensión
• Capacidad de carga 450 kg
• Altura máxima 11000 mm
• Altura mínima 1850 mm
• Tamaño de la plataforma 2100 * 1150 mm
• Potencia de elevación 2,2 kw
• Voltaje de alimentación 1 fase/220 V/50 HZ
• Tiempo de elevación 88 s
• Cilindro Ф80 (3 piezas)
• Bomba de engranajes 6 ml/r
• Peso total 1380 kg
• Medición: 2150 * 1390 * 1850 mm

Configuraciones:

• Sistema eléctrico: contactor Schneider, botón SANLICO, componentes eléctricos CHNT
• Sistema hidráulico: grupo motobomba de la marca Hycman, sellado
• Soporte de brazo de tijera: tubo rectangular de acero al manganeso de alta resistencia Q345 B
• Superficie de la plataforma: placa a cuadros antideslizante
• Neumático: Ø500-8 Neumáticos inflados
• Tubo de aceite de alta presión: manguera de goma hidráulica intensificadora de doble alambre

Configuración opcional:

• Fuente de alimentación: 3 fases/380 V/50 HZ; CC 24 V; bomba manual
• Grupo motobomba hidráulica: marca italiana: Hydrapp/ marca suiza: Bucher
• Plataforma de extensión
• Neumático macizo de goma
• Armario de control a prueba de llamas

Parámetros técnicos:

1) Tracción – Tipo remolcable manual

2) Capacidad de elevación – 450 kg

3) Altura máxima de la plataforma – 10,00 m.

4) Altura de la plataforma bajada – Menos de 2,50 m

5) Tamaño de la plataforma – 2100 mm x 1150 mm

6) Tolerancia dimensional - +/- 5%

7) Material de la plataforma – Placa a cuadros de acero dulce.

8) Tablas de puntera – mínimo 100 mm en 3 lados.

9) Operación de elevación - Mediante cilindros hidráulicos operados por CA 380 V

10) Longitud del cable de alimentación: 10 metros con la disposición adecuada de la fijación.

11) Estructura: Acero dulce de alta resistencia

12) Vástago del pistón: material EN-8 cromado duro

13) Potencia nominal del motor del grupo motobomba hidráulica – Mínimo 7,5 HP

14) Barandilla en la plataforma – Con suficiente resistencia en 3 lados, 900 mm de altura

15) Ganchos de remolque proporcionados.

16) Controles – Botones de subida/bajada en la plataforma y el chasis

17) Estabilizadores - 4 unidades. Tipo de tornillo mecánico proporcionado.

18) Escalera - Para acceder a la plataforma bajada proporcionada.

19) Se debe proporcionar un interruptor de límite para el apagado del motor superior.

20) Carga de prueba - 400 kg solo desde sobrecarga hidráulica

21) Miembros de tijeras - Para ser hechos de sección de tubo fabricada.

22) Ruedas - Tipo de goma sólida adherida 2 fijas y 2 giratorias

23) Características de seguridad:

      a) Válvula de seguridad: Válvula de seguridad solenoide especial operada eléctricamente con control de cartucho en un bloque de colector especialmente diseñado montado en el cilindro para evitar fallas en caso de rotura de la manguera.

      b) Seguridad hidráulica: El sistema debe tener una válvula de alivio de seguridad hidráulica para proteger el sistema hidráulico si la presión excede un valor preestablecido máximo.

      c) Se tomarán medidas contra la protección contra caídas libres en caso de falla de la manguera/mal funcionamiento de la válvula

      d) Interruptor de límite: Se proporcionará un interruptor de límite para la elevación excesiva para que la mesa no se exceda de la altura especificada.

      e) Elevación excesiva: En caso de falla/rotura del interruptor de límite superior, debido a lo cual la mesa puede no detenerse a la altura especificada y puede excederse. Se proporcionará una disposición de purga contra esta eventualidad, de modo que, en el último punto, el fluido se purgue al depósito de aceite a través de un tubo separado provisto para tal fin.

      f) Fallo de energía: El sistema debe estar provisto de modo que, incluso si falla la energía, la plataforma se pueda bajar con facilidad.

      g) Bloqueo: La mesa debe tener un dispositivo de bloqueo/gato en cada esquina para mayor estabilidad durante el trabajo.

      h) Bloqueo de las tijeras hidráulicas durante el modo de transporte.

      i) Indicador de nivel (por ejemplo, nivel de burbuja) para indicar si la inclinación de las tijeras está dentro de los límites permitidos por el fabricante.

Aplicaciones:

1. Sitio: Taller, Teatro, Hospital, Biblioteca, Restaurante, Sala de exposiciones de hoteles, etc.

2. Propósito de trabajo aéreo: mantenimiento de máquinas, pintura, limpieza, etc.

¿Por qué elegir la plataforma de tijera móvil CHEN LIFT?

· Alta calidad

· Precio razonable

· Buen servicio postventa

· 1 año de garantía

· Más de 10 años de experiencia

Comunicación con los clientes

A: ¿Cuál es la diferencia entre la plataforma de tijera móvil y la plataforma de trabajo aéreo de aluminio móvil?

B: La principal diferencia es de la estructura y el material

La plataforma de tijera tiene una estructura de tijera con material de acero

La plataforma de trabajo aéreo tiene una estructura de mástil con material de aluminio

A: ¿Cómo es el control de calidad en su fábrica?

B: El control de calidad se realiza estrictamente de acuerdo con el sistema de gestión de calidad ISO9001. Cuando los productos están terminados, la inspección se ejecuta estrictamente al 100%

1. Estricto sistema de control de calidad en todo el proceso de producción

2. Artes clave importadas para garantizar la alta calidad de nuestros productos

3. Equipos y herramientas avanzados para el examen y el control de calidad

4. 100% de examen estricto de los productos antes del envío

5. Todas las quejas de calidad y los requisitos de mejora siempre se estudian seriamente, si son razonables, se ponen en práctica inmediatamente.

A: ¿Cuál es el tiempo de entrega de sus productos?

B: Son 30 días después de la confirmación del pedido

A: ¿Qué repuestos puede ofrecer?

B: Proporcionamos los siguientes repuestos de forma gratuita para el mantenimiento de la máquina:

A: ¿Cuánto dura su período de garantía de calidad?

B: Tenemos un año de garantía.
